トンネル地質DXシステム

概要

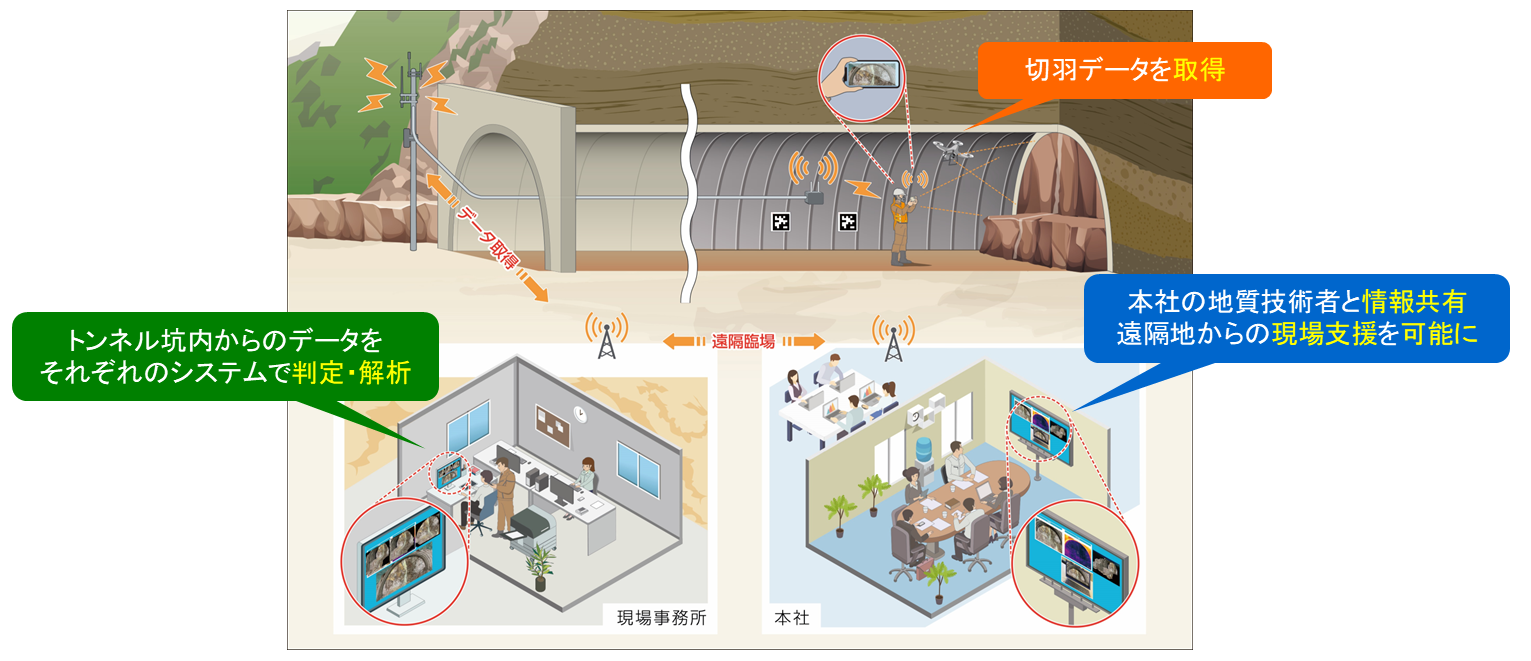

本技術は、山岳トンネルの切羽において、モバイルカメラ等で撮影した動画の点群化処理データを用いた「３次元トンネル切羽亀裂解析システム」と高画質画像及びサーモ画像をAI評価する「トンネル切羽評価AIシステム」を組合せて、亀裂状況、肌落ち危険箇所、地質・湧水などの地質情報を見える化・共有するものです。

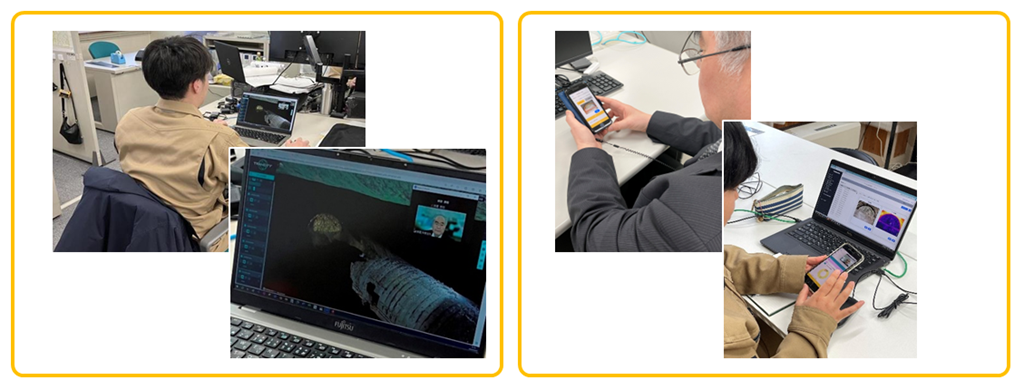

これにより、誰でもトンネル切羽の写真と動画の撮影をすれば簡単な操作で、データの解析・評価が可能となるため、業務を効率化することができます。さらに、現場の若手技術者と本社の地質技術者が情報共有し、遠隔地からの現場支援を可能にします。

特長

トンネル地質DXシステムは、切羽の亀裂を解析し危険箇所を抽出する「3次元トンネル切羽亀裂解析システム」とAIを用いて切羽観察を補助する「トンネル切羽評価AIシステム」より構成されます。そして、これらの地質状況を見える化し、遠隔地の技術者で情報共有することを目的としています。

①3次元トンネル切羽亀裂解析システム

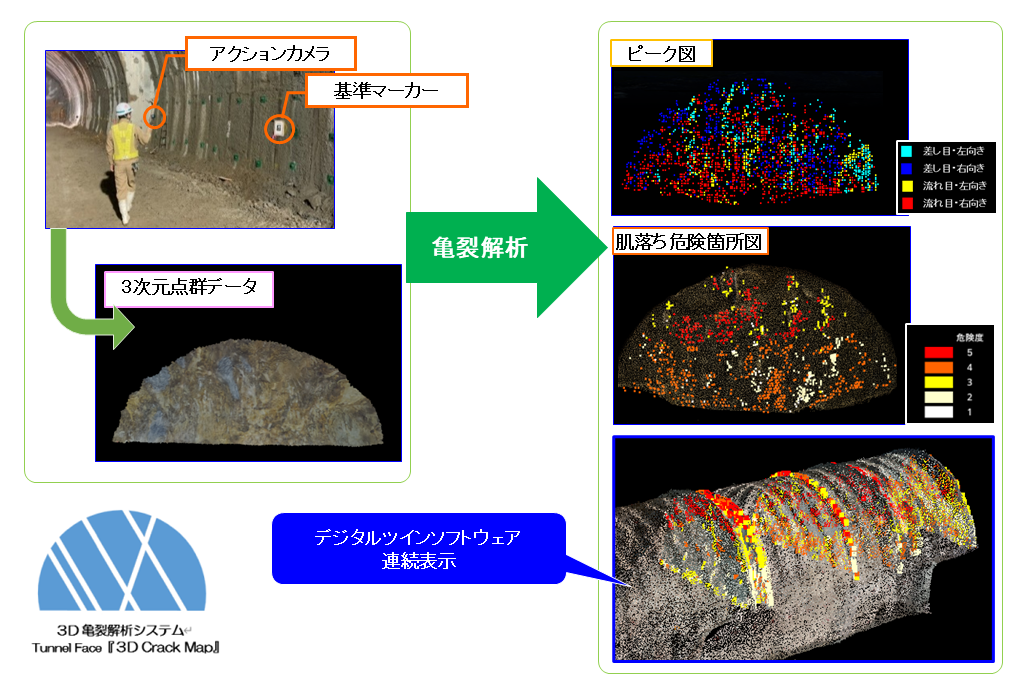

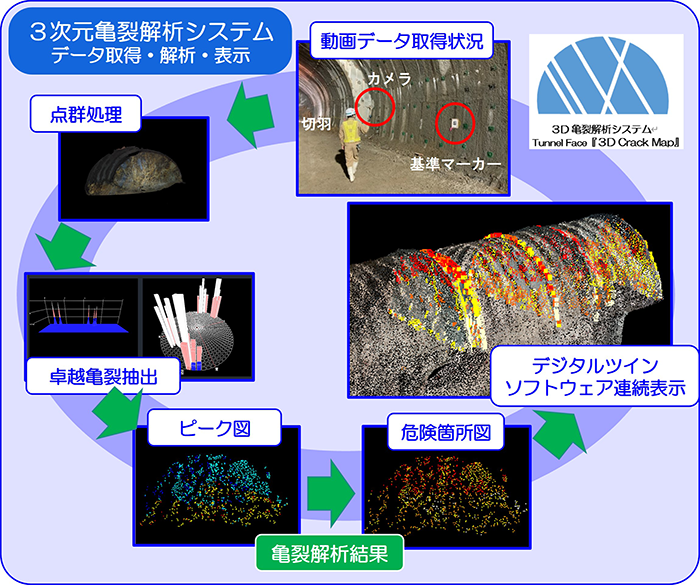

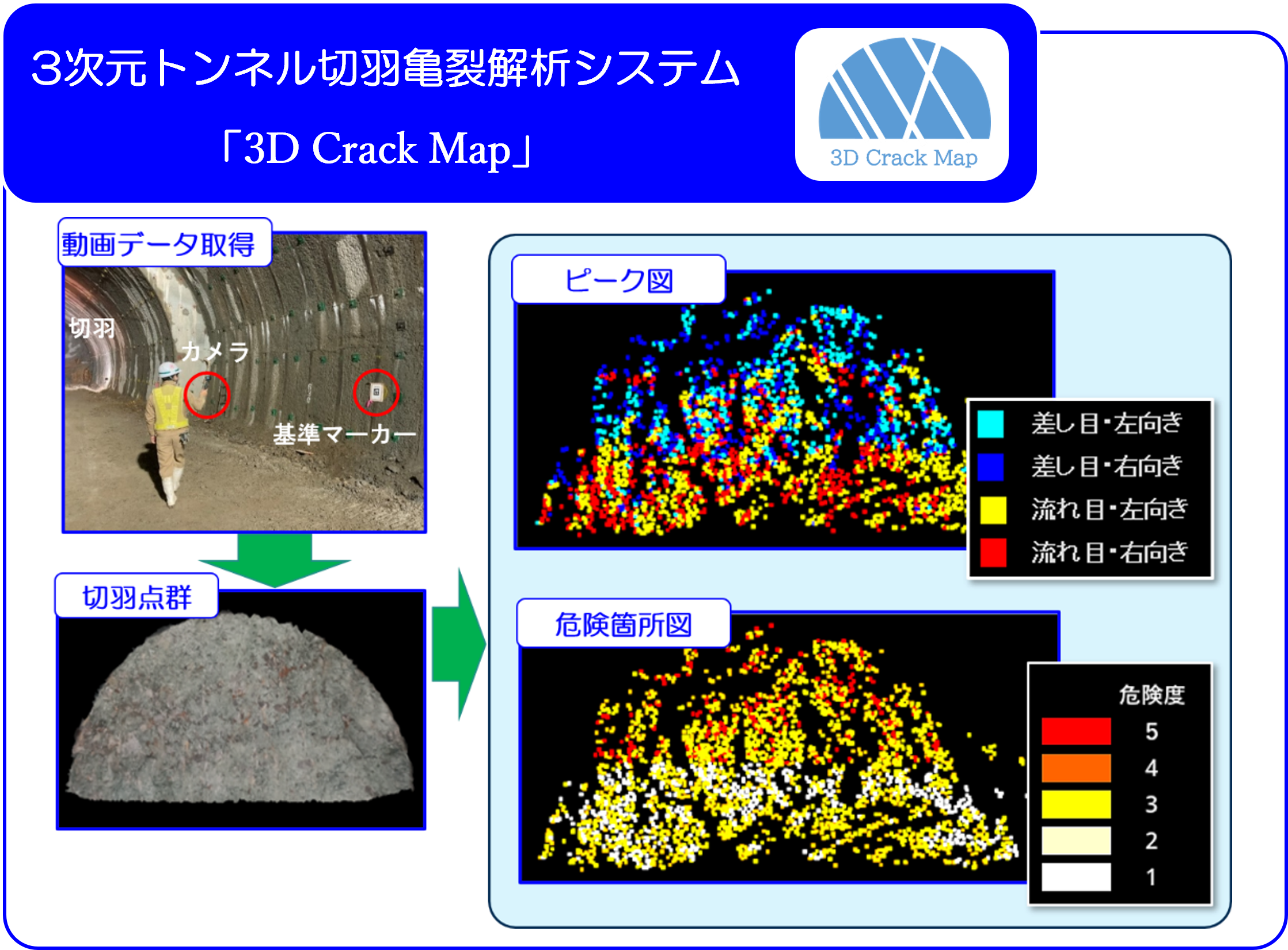

デジタルツインソフトウェアを利用して動画データを点群化し、その点群データを亀裂解析して卓越亀裂を抽出することで、傾斜傾向図、ピーク図や肌落ちの危険箇所図などの解析図を出力し、クラウド管理するシステムです。

【特徴】

• ・点群をシステムで内部処理するため、誰でも亀裂解析が可能
• ・亀裂の向きの傾向で、色分けしているため亀裂判別も容易
• ・クラウド管理で、遠隔地の地質技術者が確認、支援が可能

②トンネル切羽評価AIシステム

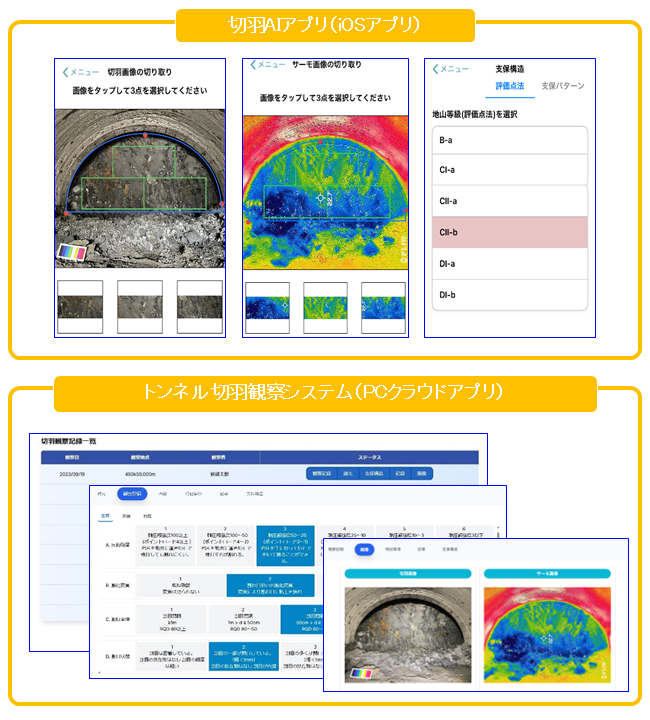

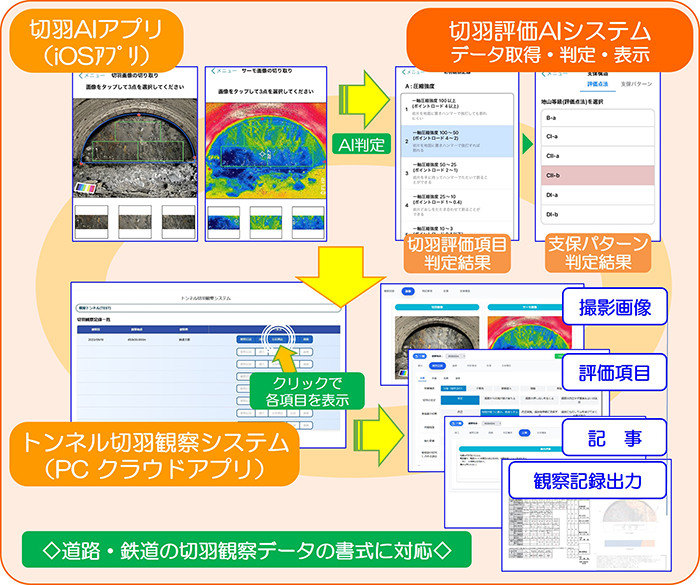

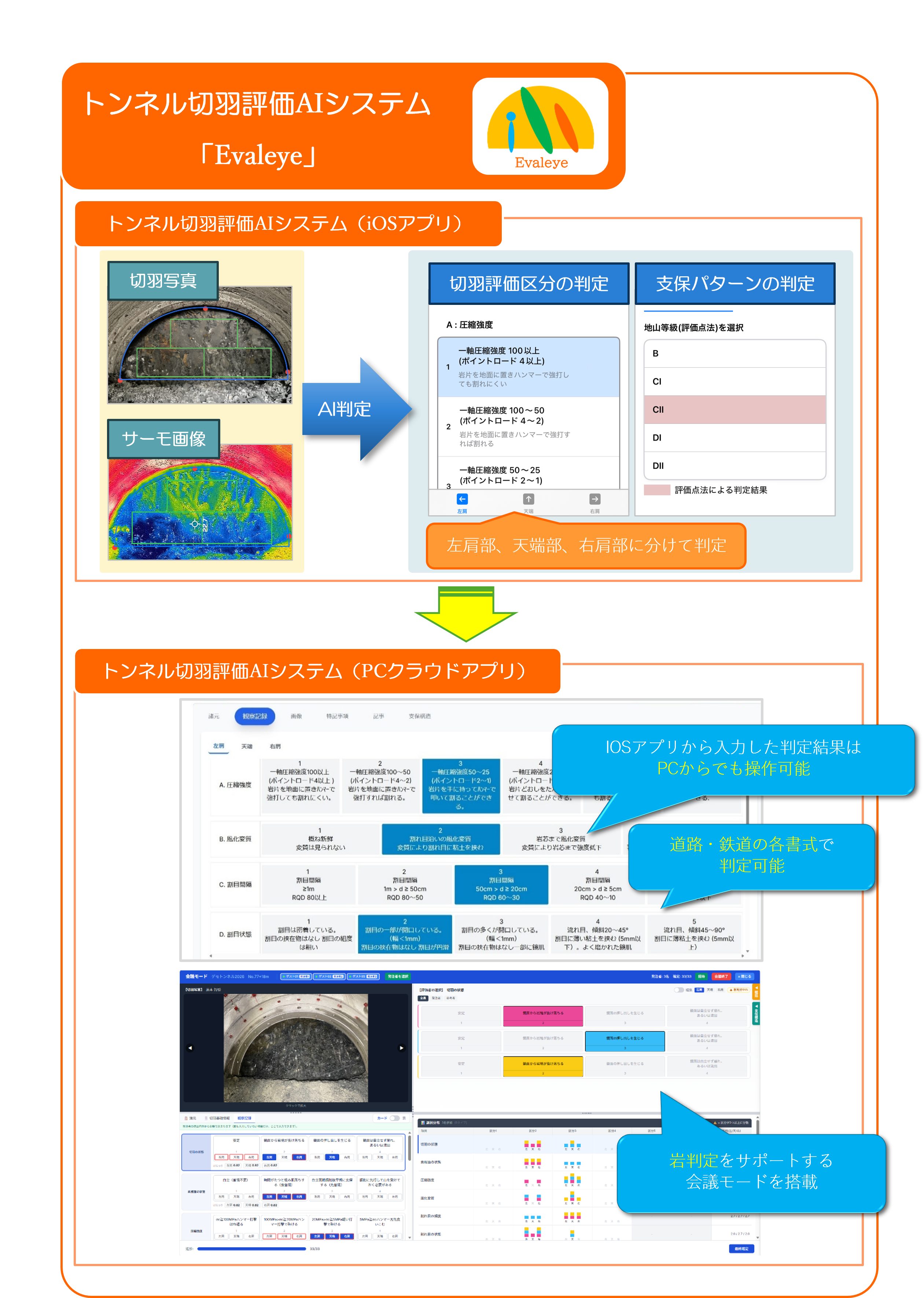

高画質画像及びサーモ画像をモバイルカメラで撮影するだけで観察項目をAI評価できる「切羽AIアプリ」とその判定結果を閲覧・修正・出力が容易なPCクラウドアプリ「トンネル切羽観察システム」より構成されるシステムです。

【特徴】

• ・誰でも切羽画像を撮影するだけで切羽の評価が可能
• ・専用照明により切羽面全体の色調やコントラストを均一化
• ・クラウド管理で、遠隔地の地質技術者が確認、支援が可能

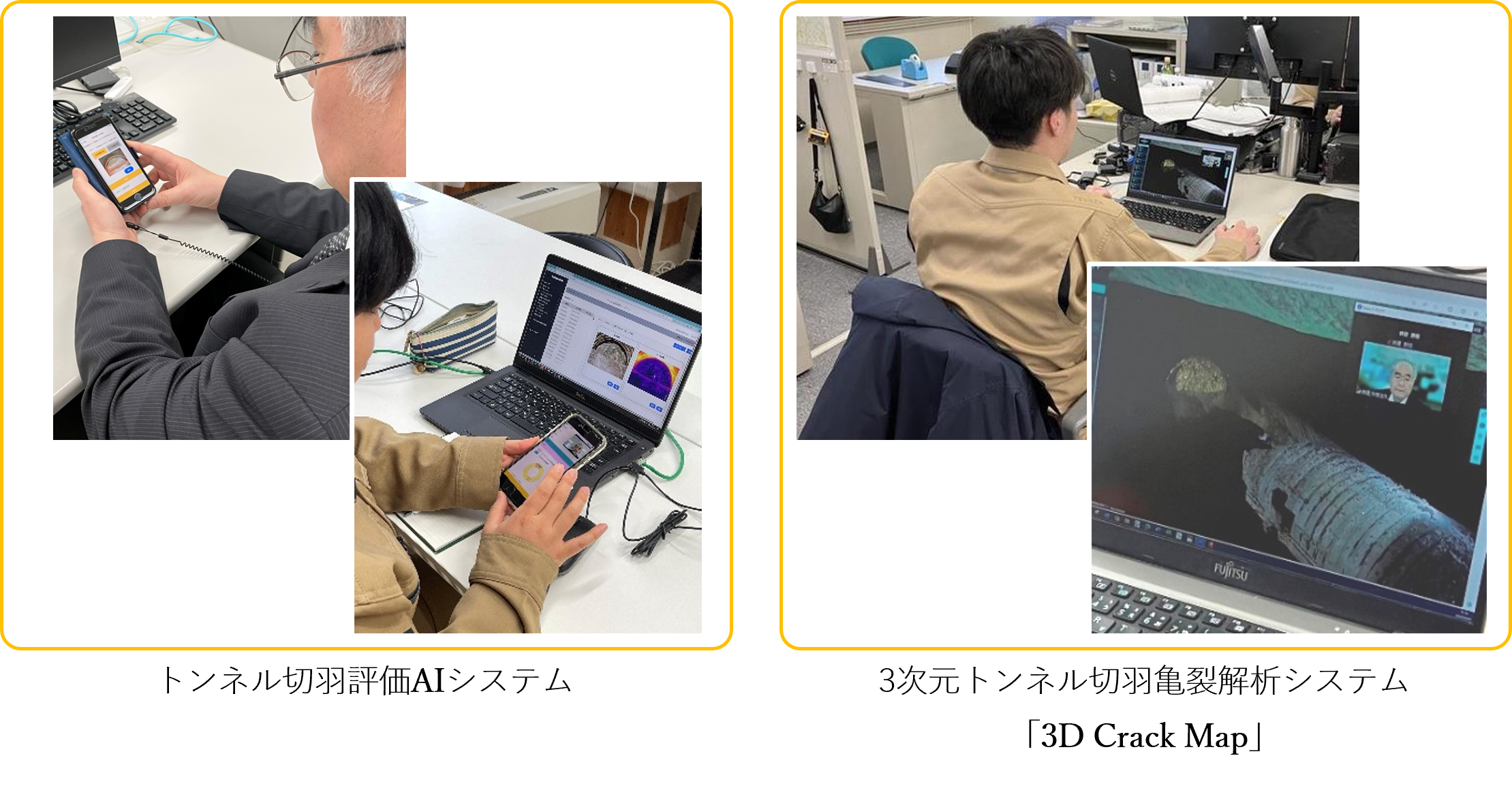

実績[遠隔地での情報共有の状況]

試行現場における山岳トンネル（岐阜県・NEXCO中日本、北海道・JRTT 他）
