TECHNOLOGY INTRODUCTION

場所打ち杭の孔内水位安定化システム

場所打ち杭(リバース工法)施工の安全性向上

概要

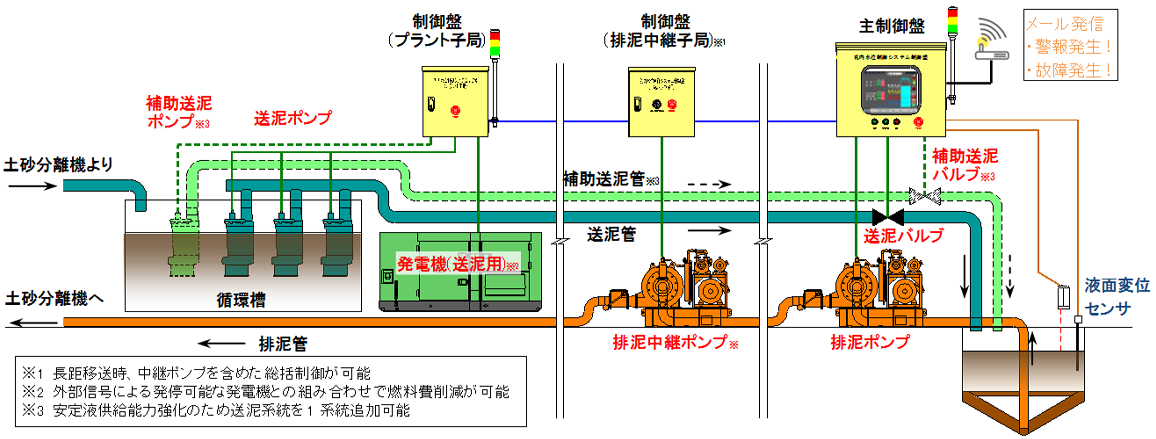

                            概念図

リバース工法による場所打ち杭では、安定液を所定の水位に保つことで孔壁の崩壊を防いでいます。近年、重要構造物に近接した施工環境では、この安定液水位管理の厳格さが求められてきています。水位の維持には水位検知に電極棒を用いた送泥ポンプの制御のみを行なう自動給水装置が一般的ですが、施工中の水位変動幅を小さく抑えるには限界があります。
本システムでは、水位計測に液面変位センサを採用。その計測値を用いて送・排泥ポンプ、送泥バルブを一括制御し、送泥ポンプ停止後の杭孔への安定液の流入、排泥ポンプの停止遅れ(人為的なミス)による大きな水位変動を防止します。
また、計測値を自動記録し異常発生時には警報メールを発信しますので、速やかな対応を可能にします。

特長

  • 【水位管理の品質向上】水位を標高値で表示するため現在値の良否が明確です。
  • 【水位管理の品質向上】水位計測データを制御に使用するため、従来の電極による水位検知に比べ、きめ細やかな制御が可能です。
  • 【水位管理の品質向上】送・排泥ポンプ停止時、逸水量の計測が可能です。
  • 【安全性の向上】水位に応じて送・排泥ポンプを統括制御するため、人為的過誤による水位低下を防止できます。
  • 【安全性の向上】施工箇所近傍に送泥バルブ(送泥ポンプ連動)を設けることで、ポンプ停止後、配管内安定液の杭孔への流入を防止。杭孔からのオーバーフローを防ぎ、掘削開始時の安定液供給の応答性を改善して排泥ポンプ先行による水位低下を防ぎます。
  • 【安全性の向上】水位低下時は、状態表示灯と警報メール発信で速やかに工事関係者に通知します。
  • 【「列車運行時間帯の近接工事設計施工マニュアル準拠」※東日本旅客鉄道(株) 2011.10制定】掘削開始からコンクリート打設完了まで、安定液水位データを自動記録します。水位低下時は、排泥ポンプを停止させ、自動的に水位回復優先運転に移行します。
  • 【省力化・省エネルギー化】給水ポンプ用電源に自動始動式発電機を使用することで、休工中の水位維持の省力化・省エネルギー化が可能です。
  • 【適用箇所】本システムは次のような施工環境に有効です。地下水位が高く、施工場所の空頭に制限があり、所要水頭差に対して余裕を持って口元管を設置できない箇所や、重要構造物に近接し、より緻密な水位管理が必要とされる箇所。
